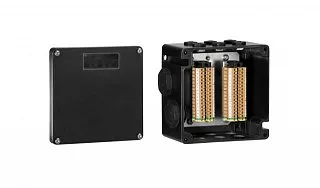

Взрывозащищенная клеммная коробка КНВ-П1313 из армированного полиэстера
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-П1313 из армированного полиэстера предназначена для соединения и разветвления электрических цепей на промышленных объектах. Она используется для размещения клеммных соединений в системах управления, автоматизации и контроля, где необходимо применение электрооборудования во взрывозащищённом исполнении.
Корпус выполнен из армированного полиэстера — неметаллического материала, обладающего механической прочностью, электроизоляционными свойствами и устойчивостью к коррозии. Он не подвержен электрохимической коррозии и не нуждается в дополнительном антикоррозионном покрытии.
КНВ-П1313 предназначена для организации локальных коммутационных узлов. Квадратная конфигурация корпуса позволяет предусмотреть различные варианты расположения кабельных вводов и адаптировать схему подключения к размещению оборудования.
Внутреннее оснащение подбирается в соответствии с электрической схемой. Клеммные терминалы устанавливаются на DIN-рейках. При выборе их типа и количества учитываются сечение проводников, число подключаемых цепей и пространство, необходимое для выполнения монтажных работ.
Отверстия под кабельные вводы подготавливаются по согласованной схеме. При определении их расположения учитываются размеры резьбы и минимальные расстояния между соседними отверстиями.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значение в каждой ячейке показывает минимальное расстояние между центрами отверстий соответствующих размеров резьбы. Например, между двумя отверстиями M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм.
Таблица применяется при подготовке схемы сверления и не означает, что все перечисленные типоразмеры вводов можно установить на КНВ-П1313. Окончательное количество и расположение отверстий определяются с учётом размеров корпуса, габаритов выбранных кабельных вводов и внутренней компоновки.
Технические характеристики
Применение
КНВ-П1313 применяется для подключения контрольно-измерительных приборов, датчиков и другого оборудования, используемого в системах промышленной автоматизации.
Модель подходит для создания промежуточных соединений сигнальных и управляющих кабелей, организации локальных ответвлений и коммутации электрических цепей непосредственно вблизи технологического оборудования.
Использование корпуса из армированного полиэстера актуально для нефтегазовых, химических и нефтехимических предприятий, где важны коррозионная стойкость и электроизоляционные свойства материала оболочки.
Возможность эксплуатации коробки в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения, параметрами электрических цепей и условиями окружающей среды.
Преимущества практического использования
КНВ-П1313 сочетает преимущества неметаллического корпуса и возможность индивидуальной комплектации под конкретную электрическую схему.
Армированный полиэстер обеспечивает устойчивость оболочки к коррозии и позволяет отказаться от дополнительного антикоррозионного окрашивания. Электроизоляционные свойства материала учитываются при выборе оборудования для промышленных электроустановок.
Квадратная форма позволяет организовать кабельные подключения с различных направлений. Это удобно при установке коробки рядом с датчиками и исполнительными устройствами, расположенными на отдельных участках технологической установки.
Внутреннюю компоновку можно согласовать с количеством подключаемых проводников и назначением электрических цепей. Подбор клеммных терминалов и расположения DIN-реек выполняется с учётом конструктивных возможностей корпуса.
Предварительное согласование схемы сверления позволяет проверить возможность размещения кабельных вводов выбранных типоразмеров, соблюсти минимальные расстояния между отверстиями и учесть особенности монтажа.
Исполнение коробки подбирается с учётом требований к взрывозащите, условий эксплуатации и характеристик подключаемого оборудования.
Купить Взрывозащищенная клеммная коробка КНВ-П1313 из армированного полиэстера
У нас можно заказать взрывозащищенную клеммную коробку КНВ-П1313 из армированного полиэстера для систем промышленной автоматизации, контроля и управления технологическими процессами.
Для подбора комплектации необходимо указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число кабельных подключений, размеры резьбы и предполагаемое расположение вводов.
На основании этих данных согласовываются внутреннее оснащение и схема сверления с учётом конструктивных возможностей корпуса и условий эксплуатации.
