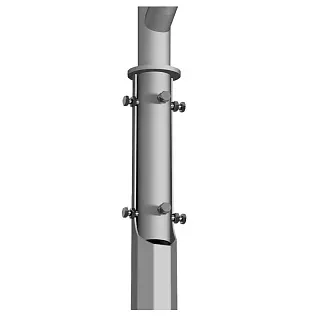

Опора освещения ОГК-3

Описание

Опора граненая коническая ОГК-3 — это несиловая металлическая опора высотой 3 метра, предназначенная для функционально-декоративного освещения. Изделие оптимально подходит для пространств, где источник света должен находиться на уровне человеческого роста или чуть выше: пешеходные зоны, парковые аллеи, набережные, территории частных домовладений и входные группы зданий.

Опора изготавливается из листовой стали методом гибки, что обеспечивает ей характерную граненую форму и высокую устойчивость при минимальном весе. ОГК-3 относится к несиловым опорам: питание к светильнику подводится исключительно под землей, кабель проходит внутри полого ствола, что гарантирует аккуратный внешний вид без висящих проводов.

Техническое описание и конструкция

ОГК-3 представляет собой стальную стойку конической формы (усеченная пирамида) с многогранным сечением (обычно 8 граней).

Расшифровка маркировки:

• О — опора;
• Г — граненая;
• К — коническая;
• 3,0 — высота надземной части (метров).

Основные параметры:

• Тип: несиловая фланцевая опора.
• Высота: 3000 мм.
• Толщина стенки: 3 мм.
• Верхний диаметр: 60 мм (стандарт под торшерный светильник или кронштейн).
• Нижний диаметр: 100–132 мм.
• Размер фланца: обычно 250×250 мм (межцентровое расстояние 160 мм).
• Материал: листовая сталь (Ст3).
• Вес: 20–36 кг (зависит от модификации).
• Подвод кабеля: подземный (через лючок).
• Срок службы: 25–30 лет.

Конструкция предусматривает установку светильников двумя способами: либо непосредственно на вершину опоры (торшерный тип), либо с использованием кронштейнов для консольных светильников. В нижней части ствола имеется ревизионный люк для обслуживания электрокоммутации.

Антикоррозионная защита

Для защиты от внешней среды применяется метод горячего цинкования согласно ГОСТ 9.307-21. Покрытие наносится методом погружения в ванну с расплавленным цинком, что обеспечивает защиту всей поверхности (включая внутренние полости) и гарантирует срок службы 30 и более лет без появления коррозии.

По желанию заказчика поверх цинка может быть нанесено декоративное порошковое или лакокрасочное покрытие любого цвета по каталогу RAL (наиболее популярные для парковых зон — черный муар, графит, антик).

Комплектация и опции

Стандартная поставка:

• оцинкованный ствол опоры ОГК-3;
• комплект метизов (для соединения с закладной деталью).

Дополнительные опции по запросу:

• различные виды кронштейнов;
• закладные детали фундамента (например, трубчатые или анкерные);
• декоративная покраска в любой цвет по палитре RAL;
• полная комплектация электрикой, в том числе осветительное оборудование;
• индивидуальное проектирование под нестандартные нагрузки;
• антивандальные заглушки для ревизионного люка.

Монтаж, эксплуатация и обслуживание

Установка производится фланцевым способом на предварительно подготовленный фундамент. В грунт бетонируется металлическая закладная деталь, к которой болтами крепится фланец опоры. Глубина фундамента (обычно 1,0–1,2 м) определяется проектом с учётом грунтов и нагрузок.

Малый вес опоры (около 30 кг) позволяет выполнять монтаж вручную силами двух человек без привлечения подъемной техники. Обслуживание сводится к периодической проверке защитного и декоративного покрытия (при его наличии) и ревизии электрических соединений в лючке.

Документы и нормативы

Проектирование и изготовление соответствуют стандартам:

1. Конструкция:
• ТУ завода‑изготовителя (геометрия, допустимые нагрузки, конструкция узлов).
• СП 16.13330.2017 «Стальные конструкции».
2. Материалы и защита:
• ГОСТ 19903-2015 — прокат листовой.
• ГОСТ 9.307-21— покрытия цинковые горячие.
3. Электрика:
• ПУЭ — требования к электроустановкам и заземлению.

ООО «НПО ЛЕГИОН» изготавливает и поставляет опоры ОГК‑10 по всей России и в страны СНГ, обеспечивая подбор опор под проект, комплектацию кронштейнами и закладными деталями, а также консультирование по монтажу и эксплуатации.
