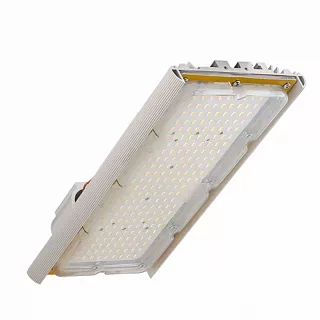

Взрывозащищённый светодиодный светильник Diora Unit 2Ex (85–90 Вт).

Описание

Diora Unit 2Ex (85–90 Вт) — взрывозащищённые светодиодные светильники для освещения производственных помещений, технологических участков и объектов промышленной инфраструктуры с взрывоопасными зонами классов 2 и 22. Оборудование может применяться на нефтегазовых, нефтехимических, химических, топливных и перерабатывающих предприятиях при соответствии маркировки взрывозащиты условиям эксплуатации и требованиям проекта.

В товарную группу объединены 30 модификаций мощностью 85 и 90 Вт со световым потоком от 12 000 до 13 500 лм по представленной номенклатуре производителя. Светильники различаются мощностью, кривой силы света (КСС), цветовой температурой и способом крепления.

Модели мощностью 85 Вт представлены с широкой боковой КСС ШБ и концентрированной К30. Для мощности 90 Вт предусмотрены косинусная Д, глубокая Г90 и оптическое исполнение К60.

Каждая комбинация мощности и КСС выпускается с цветовой температурой 3000, 4000 или 5000 К и двумя вариантами крепления: консольным и поворотной лирой.

Для каждого исполнения предусмотрен самостоятельный артикул производителя, позволяющий определить мощность, оптику, цветовую температуру и способ установки при подготовке спецификации и оформлении заказа.

Светильники Diora Unit 2Ex предназначены для эксплуатации в условиях, установленных производителем. При подборе необходимо учитывать классификацию взрывоопасной зоны, группу взрывоопасной среды, температурные характеристики и специальные условия безопасного применения.

Оборудование может использоваться при строительстве новых промышленных объектов, реконструкции производственных помещений, модернизации осветительных установок и замене светильников на объектах с соответствующими требованиями к взрывозащите.

Выбор конкретной модификации выполняется с учётом маркировки взрывозащиты, нормируемой освещённости, монтажной высоты, расположения рабочих поверхностей и технологических конструкций.

Модельный ряд и световой поток

Взрывозащищённые светильники Diora Unit 2Ex представлены двумя вариантами мощности — 85 и 90 Вт.

Световой поток зависит от мощности и выбранного оптического исполнения.

Для светильников мощностью 90 Вт с КСС Д и цветовой температурой 3000 К в наименованиях производителя указано 13 000 лм, а в полях светового потока для обоих вариантов крепления — 12 000 лм. Для исполнений 4000 и 5000 К указано 13 000 лм. Значение для 3000 К необходимо уточнить по технической документации.

Diora Unit 2Ex 85 Вт — взрывозащищённый светодиодный светильник со световым потоком от 13 000 до 13 500 лм.

Для исполнения с широкой боковой КСС ШБ предусмотрено 13 000 лм, для концентрированной К30 — 13 500 лм.

Широкая боковая КСС может рассматриваться для освещения вытянутых производственных пространств, технологических проходов и участков, где требуется соответствующее распределение света.

Концентрированная КСС К30 предназначена для направленного освещения рабочих поверхностей и технологического оборудования с учётом монтажной высоты и геометрии освещаемой зоны.

Diora Unit 2Ex 90 Вт представлен тремя вариантами КСС: косинусной Д, глубокой Г90 и исполнением К60.

В наименованиях моделей с КСС Д заявлено 13 000 лм, с Г90 и К60 — 12 000 лм.

Светильники мощностью 90 Вт могут применяться для освещения производственных цехов, технологических площадок, рабочих зон, проходов и участков обслуживания оборудования при соответствии характеристик требованиям проекта.

Выбор между исполнениями 85 и 90 Вт зависит от особенностей светораспределения, требуемой освещённости и геометрии объекта.

Номинальная мощность сама по себе не определяет освещённость рабочей поверхности. Существенное значение имеют КСС, расстояние до освещаемого участка, направление светильника и взаимное расположение оборудования.

Светотехнический расчёт позволяет определить рациональное сочетание мощности, количества светильников и схемы размещения без избыточного энергопотребления.

Класс и маркировка взрывозащиты

Светильники Diora Unit 2Ex предназначены для применения во взрывоопасных зонах при соответствии конкретной модификации установленным требованиям.

В технических материалах серии встречается газовая маркировка взрывозащиты 2Ex mc nA IIC T4/T5/T6 Gc X. Действующую маркировку, температурный класс и наличие пылевой взрывозащиты необходимо проверять по сертификату и паспорту выбранного исполнения.

Зона 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Зона 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

При подборе необходимо проверить соответствие маркировки взрывозащиты группе взрывоопасной среды, температурному классу или максимальной температуре поверхности, допустимой температуре окружающей среды и специальным условиям применения.

Для оборудования, устанавливаемого во взрывоопасных зонах, учитываются требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Применимость конкретного светильника для зоны 2 или 22 должна подтверждаться действующими документами на выбранное исполнение.

Кривые силы света Diora Unit 2Ex

В товарной группе Diora Unit 2Ex (85–90 Вт) представлены пять оптических исполнений, распределённых между двумя вариантами мощности.

Широкая боковая ШБ. Предусматривает боковое распределение светового потока. Может использоваться для освещения вытянутых технологических участков, производственных проходов и рабочих зон, для которых требуется соответствующая форма светораспределения.

Концентрированная К30. Предназначена для направленного освещения отдельных рабочих поверхностей и оборудования. При выборе учитываются размеры освещаемой зоны, монтажная высота и расстояние до неё.

Косинусная Д. Обеспечивает широкое распределение светового потока и может применяться для общего освещения производственных помещений, технологических площадок и рабочих зон.

Глубокая Г90. Используется в схемах направленного освещения производственных и технологических пространств с учётом геометрии объекта.

К60. В исходной номенклатуре производителя обозначена как «глубокая К60». Представляет собой отдельное оптическое исполнение, характеристики которого необходимо оценивать по фотометрическим данным конкретной модификации.

Для мощности 85 Вт доступны ШБ и К30. Для мощности 90 Вт предусмотрены Д, Г90 и К60.

При освещении промышленных объектов необходимо учитывать возможное затенение рабочих поверхностей трубопроводами, технологическим оборудованием, колоннами, эстакадами и другими конструкциями.

Выбор КСС выполняется по результатам светотехнического расчёта с учётом нормируемой освещённости, монтажной высоты и расположения оборудования.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit 2Ex (85–90 Вт) выпускаются с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться в осветительных установках с соответствующими требованиями к характеристикам световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических участков и рабочих зон.

5000 К — белый свет более холодного оттенка. Применяется на промышленных объектах, для которых проектом предусмотрены соответствующие цветовые характеристики.

Для каждой представленной комбинации мощности и КСС доступны все три цветовые температуры.

Выбор выполняется с учётом назначения помещения, условий зрительной работы персонала и требований проектной документации.

Модификации и артикулы Diora Unit 2Ex (85–90 Вт)

В товарную группу включены 30 модификаций, объединённых в таблице из пяти строк.

Каждая строка соответствует одной комбинации мощности и КСС. Для неё приведены три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Для каждого оптического исполнения предусмотрены три цветовые температуры и два способа крепления. Каждая комбинация имеет самостоятельный артикул производителя.

При заказе необходимо указывать полное обозначение выбранного светильника.

Способы крепления

Взрывозащищённые светильники Diora Unit 2Ex мощностью 85–90 Вт представлены с двумя вариантами крепления: консольным и поворотной лирой.

Консольное крепление. Предназначено для размещения светильника на совместимом кронштейне или опорном элементе.

Такое исполнение может применяться для освещения технологических площадок, производственных территорий, промышленных проездов и других участков с соответствующими условиями эксплуатации.

При подборе необходимо учитывать присоединительные размеры, характеристики кронштейна и расчётные нагрузки на несущую конструкцию.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности и выбирать направление светового потока.

Такое исполнение может использоваться при размещении на совместимых металлических основаниях, балках и других конструкциях, предусмотренных проектом.

При монтаже оборудования во взрывоопасных зонах необходимо соблюдать требования технической документации производителя к механическому креплению, электрическому подключению и специальным условиям применения.
